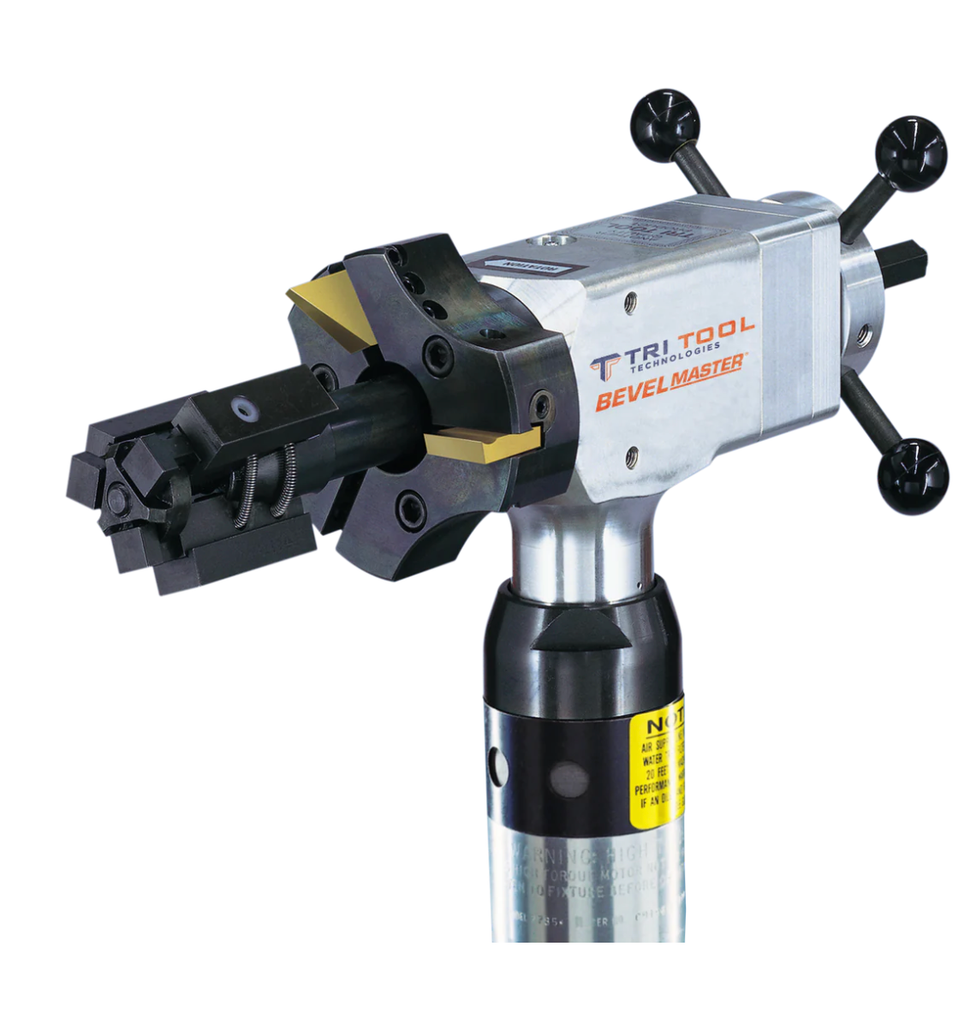

Máy vát mép ống có ba (3) khe cắm mũi khoan (để phay mặt, khoét lỗ và vát mép), cơ cấu cấp liệu thẳng hàng, thân máy được phay nguyên khối với bộ bánh răng chịu tải nặng và ổ bi côn cho độ tin cậy cao. Trục gá bằng thép dụng cụ và các khối gắn bằng thép tôi cứng bền chắc cung cấp độ bám chắc chắn.
Bao gồm: Máy, Trục gá, Khối kẹp, Đầu cắt 4.00" có cam, Động cơ khí nén, Bộ cờ lê, Hộp đựng, Sách hướng dẫn sử dụng và Bình khí nén
Để phay mặt: Mua mũi khoan 99-0257
Để vát mép 37.5°: Mua mũi khoan Durabit7
Bộ sản phẩm bao gồm:
- Bộ phận Model 204B
- Bộ đầu cắt, đường kính 4" có cam
- Bộ động cơ khí nén
- Bộ trục gá
- Bộ khối kẹp
- Bộ cờ lê
- Hộp đựng
- Sách hướng dẫn sử dụng
- Bình khí nén (chỉ dành cho phiên bản động cơ khí nén)
Các thông số kỹ thuật:
| Property | Inches | Metric |
|---|---|---|
| ID Mounting: Mandrel, Reduced Diameter (option) Mandrel, Reduced Diameter (option) Standard Mandrel | *.610" - 1.000" *1.000" - 1.250" 1.250" - 4.330" | *(15.5 mm - 25.4 mm) *(25.4 mm - 31.8 mm) (31.8 mm - 110.0 mm) |
| OD Machining (max): 2.625" Head (option) 4.000" Head | *2.625" 4.500" | *(66.8 mm) (114.3 mm) |
| Counterboring: | 1.500" - 4.330" | (38.1 mm - 110.2 mm) |
| ID Chamfering: | 1.600" - 4.190" | (40.6 mm - 106.4 mm) |
| Wall Thickness: Air Electric | **.531" **.250" | **(13.5 mm) **(6.4 mm) |
| Axial Feed Travel: | 1.500" | (38.1 mm) |
| Feed Rate: (Per Revolution) | .100" | (2.5 mm) |
| Weight: | 18 lbs | (8.2 kg) |
| Cutting Head Toolbit slots: | 3 | |
| Rotating head diameter: 2.625" head 4.000" head | *2.625" 4.000" | *(66.8 mm) (101.6 mm) |
| Height over motor: | 19.880" | (505.0 mm) |
| Machine Width: | 4.000" | (101.6 mm) |
| Length over machine: | 16.420" | (417.1 mm) |
| Minimum Air Power requirement: | 55 cfm 90 psi | (30.0 L/s) (621 kPa) |
| Minimum Electric Power: | 5.25A@115V @220V | |
*With optional accessory included
**For larger wall thickness, contact Tri Tool Inc. for heavier wall procedures
Documents
- Operating Manual - 204B
- Technical Specification - 204B W/ Air Motor
- Technical Specification - 204B W/ Electric Motor
Optional Accessories
| Property | Inches | Metric |
|---|---|---|
| Reduced Diameter Mandrel Mandrel, Reduced Diameter: Mandrel, Reduced Diameter: | .610" - 1.000" 1.000" - 1.250" | (15.5 mm - 25.4 mm) (25.4 mm - 31.8 mm) |
| Wedgelock Head Kit: 2.625" Head 4.000" Head | 2.625" 4.000" | (36.8 mm) (50.8 mm) |
