Mô tả

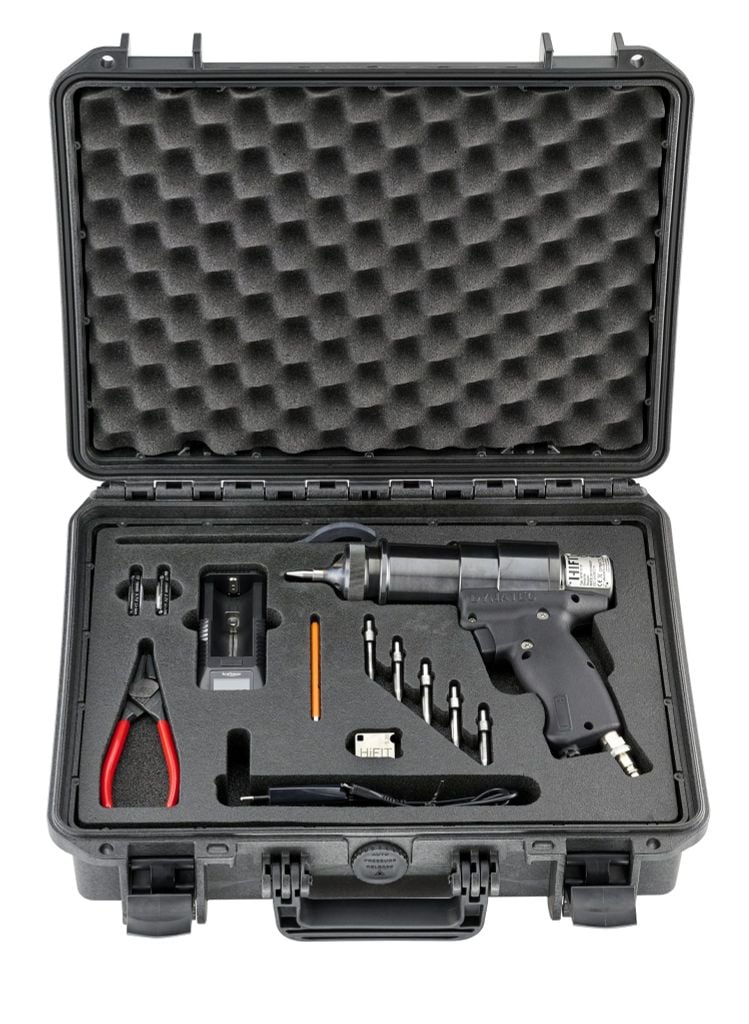

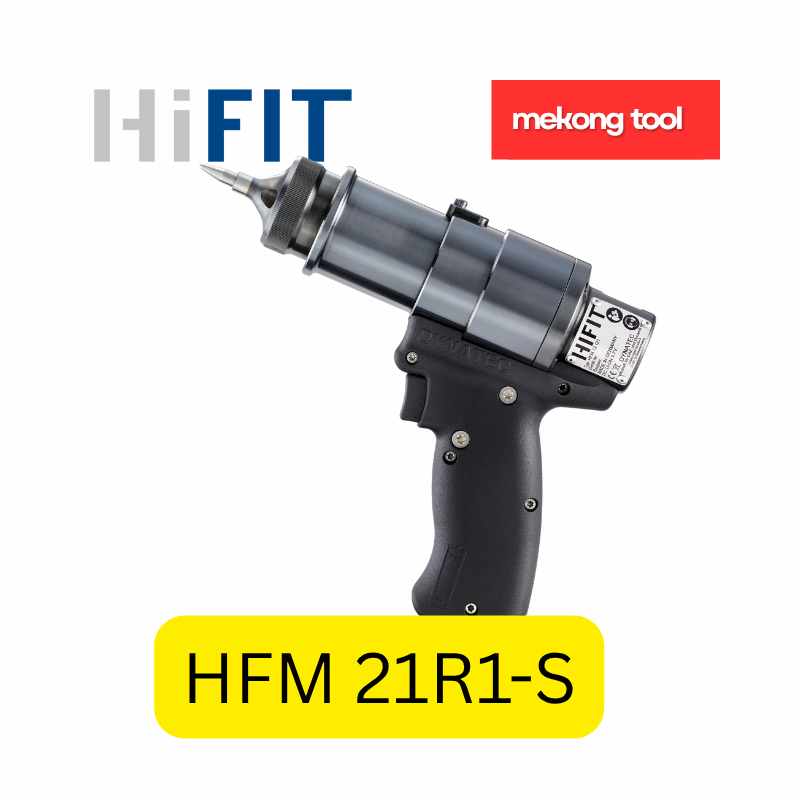

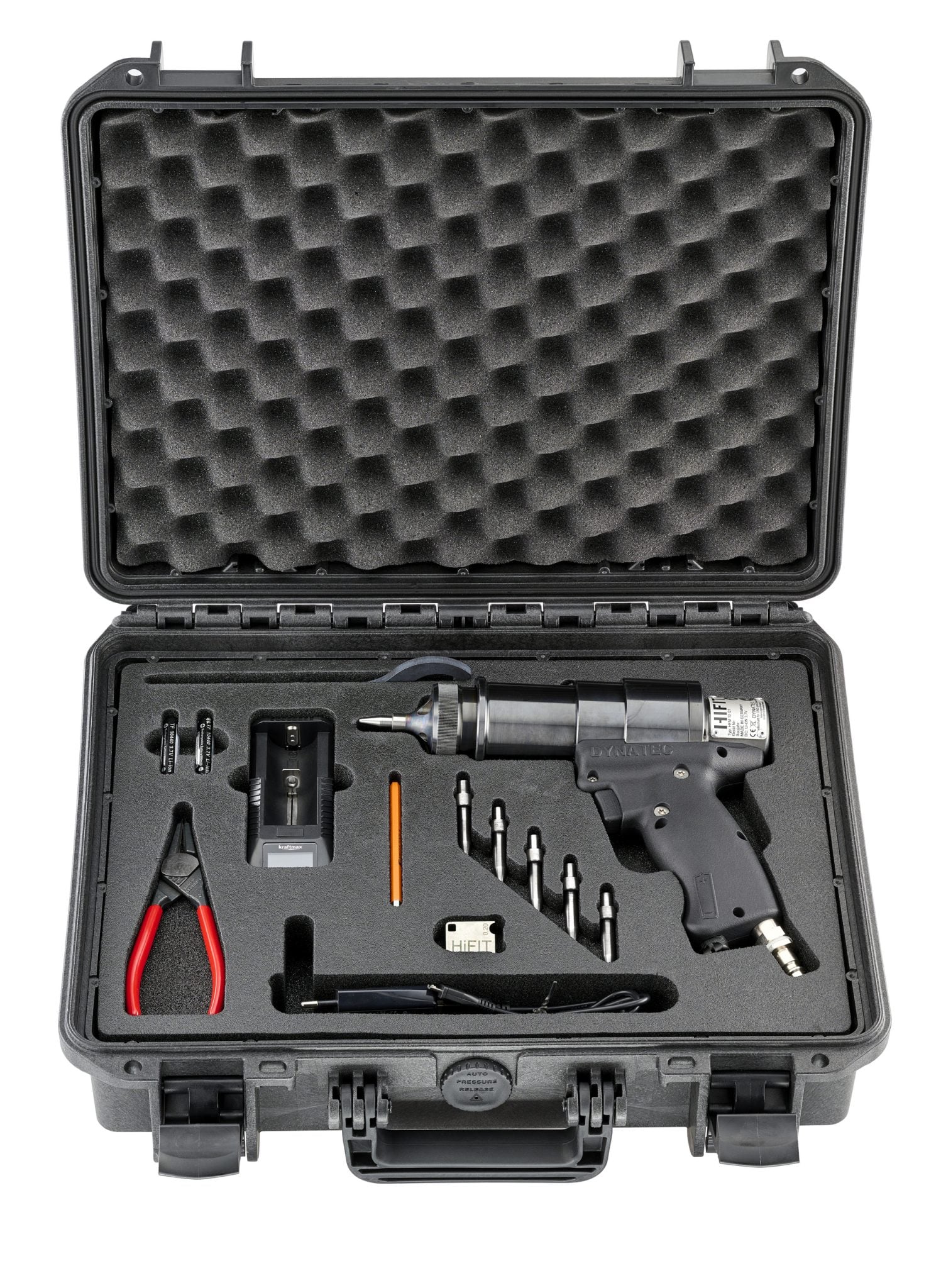

HFM 21R1-S là bước phát triển cải tiến vượt bậc dựa trên dòng máy HFM 12P1 vốn đã được ứng dụng thành công trên toàn thế giới trong suốt hơn 14 năm qua.Lực tác động cơ học trên thiết bị HiFIT HFM 21R1-S mới đã được tách biệt cấu trúc (giảm chấn) một cách triệt để hơn nữa. Điều này giúp giảm độ rung đáng kể tại tay cầm và mang lại cảm giác vận hành cực kỳ mượt mà khi di chuyển dọc theo đường hàn. Tay cầm được thiết kế tối ưu hơn về mặt nhân trắc học (ergonomics), bổ sung thêm một tay cầm phụ vuông góc với trục gõ. Gia tốc rung đo được tại tay cầm đạt mức ấn tượng chỉ 3.9 m/s^2!
Chốt gõ vẫn có thể thay thế dễ dàng mà không cần dùng đến dụng cụ. Tuy nhiên, để ngăn ngừa tình trạng chốt bị lỏng ra ngoài ý muốn trong quá trình vận hành, máy đã được bổ sung thêm các chấu hãm an toàn, giúp thao tác trở nên đơn giản và an toàn hơn bao giờ hết.
Từ kinh nghiệm thực tế qua nhiều dự án, chúng tôi hiểu rằng kích thước thiết bị đóng vai trò vô cùng quyết định. Do đó, chiều dài tổng thể của máy đã được thu gọn từ 288 đến 225 mm. Đầu gõ góc (Angle head) tất nhiên không chỉ tương thích với dòng HFM 12P1 tiêu chuẩn mà còn dùng hoàn hảo trên dòng HFM 21R1-S. Điều này giúp thiết bị dễ dàng tiếp cận ngay cả những vị trí hẹp và khó thi công nhất trên kết cấu hàn của bạn.
Bộ phận điều chỉnh ở cuối cơ cấu gõ được sử dụng để cài đặt cường độ. Cường độ đã thiết lập hiện có thể dễ dàng quan sát và theo dõi thông qua một thang đo chia làm 10 mức tiện lợi.
Đặc tính nổi bật:
Thiết kế bền bỉ, gọn nhẹ: Dễ dàng thao tác tại các vị trí chật hẹp, khó tiếp cận.
Trọng lượng nhẹ: Giúp vận hành thoải mái, giảm mỏi tay.
Hiệu suất mạnh mẽ: Đảm bảo khả năng gia công vượt trội.
Tuổi thọ thiết bị cao: Hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Dễ vận hành: Thao tác di chuyển và căn chỉnh đường gõ đơn giản, nhẹ nhàng.
Tích hợp đèn chiếu sáng: Độ sáng cao, soi rõ khu vực chân mối hàn khi thao tác.
Thay thế phụ tùng nhanh chóng: Các linh kiện tiêu hao (chốt gõ) dễ dàng tháo lắp và thay mới.
Làm sạch xỉ hàn: Tự động loại bỏ xỉ/bắn tơ hàn một cách dễ dàng trong quá trình gõ.
Độ chính xác và đồng đều cao: Cho kết quả xử lý nhất quán, đảm bảo tiêu chuẩn kiểm soát chất lượng (QC).
Cơ cấu chống xoay chốt gõ: Giữ chốt gõ định vị cố định, tăng độ ổn định khi làm việc.
Thang đo 10 mức hiển thị cường độ: Dễ dàng quan sát và cài đặt mức lực gõ chuẩn xác.
Trang bị thêm tay cầm phụ bên hông: Tăng độ bám và khả năng kiểm soát máy tốt hơn.
Tương thích hoàn hảo với đầu gõ góc HiFIT HF08-30: Dùng cho các vị trí góc ngách cực hẹp.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Nguồn cấp khí nén (Compressed air supply) | 6 - 8 bar |
| Yêu cầu nguồn điện (Pin sạc) (Power requirement - rechargeable battery) | 3.7 V, 950 mAh |
| Kích thước (D \times R \times C) (Dimensions - L x W x H) | 225x60x205 mm |
| Trọng lượng (Weight) | 2.3 kg |
| Nhiệt độ bảo quản (Storage temperature) | 0 đến +60 C |
| Lưu lượng khí tiêu thụ (Air demand) | Khoảng 250 lít/phút |
| Độ rung tại tay cầm (Vibration on the handle) | 3,9 m/s² |
Bảng so sánh tổng quan các dòng máy HiFIT
| Tiêu chí | Basic (HFM 12P1-B) | Standard (HFM 12P1) | Premium (HFM 21R1-S) |
|---|---|---|---|
| Phân khúc / Định vị | Dòng tiêu chuẩn rút gọn (Thuần khí nén) | Dòng tiêu chuẩn phổ biến | Dòng cao cấp thế hệ mới |
| Nguồn cấp khí nén | 6 - 8 bar | 6 - 8 bar | 6 - 8 bar |
| Lưu lượng khí tiêu thụ | Khoảng 250 lít/phút tại 8 bar | Khoảng 250 lít/phút tại 8 bar | Khoảng 250 lít/phút tại 8 bar |
| Nguồn điện (Pin sạc) | Không có | 3.7 V, 950 mAh | 3.7 V, 950 mAh |
| Kích thước (D \times R \times C) | 288 x 46 x 170 mm | 288 x 46 x 170 mm | 225x60x205 mm |
| Trọng lượng | 1.8 kg | 1.8 kg | 2.3 kg |
| Độ rung tại tay cầm | 6 m/s | 6 m/s | 3.9 m/s (Siêu giảm chấn) |
| Đèn LED chiếu sáng | Không có | Có (Tích hợp đèn siêu sáng) | Có (Tích hợp đèn siêu sáng) |
| Đồng hồ hiển thị áp suất | Không có | Có (0 - 12 bar) | Không có (Thay bằng thang đo cường độ) |
| Hiển thị mức cường độ | Không có | Cơ cấu điều chỉnh tiêu chuẩn | Thang đo 10 mức tiện lợi |
| Tính năng an toàn & Tiện ích | Cơ bản | Cơ bản | • Tay cầm phụ bên hông • Cơ cấu chống xoay chốt gõ • Chấu hãm an toàn chống lỏng chốt |
| Khả năng tương thích Robot | Không chuyên dụng | Thao tác tay / Tích hợp cơ bản | Nền tảng cho bản tự động hóa HFM 21R-R (Robot/CNC) |
| Đầu gõ góc HF08-30 | Tương thích | Tương thích | Tương thích |
Giới thiệu công nghệ:
HiFIT – CÔNG NGHỆ GÕ TẦN SỐ CAO

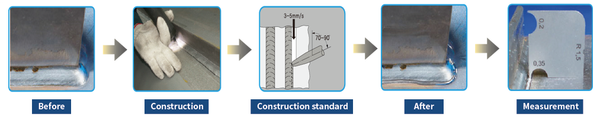

HiFIT là công nghệ rèn/dập cơ học tần số cao giúp cải thiện độ ổn định vận hành và kéo dài tuổi thọ cho các kết cấu thép hàn chịu tải trọng động. Công nghệ HiFIT nâng cao đáng kể độ bền mỏi của mối hàn.
HiFIT là phương pháp rèn bề mặt giúp cải thiện chất lượng bề mặt vật liệu bằng quy trình gõ tần số cao. Phương pháp này tạo ra các rung động trên bề mặt vật liệu thông qua quá trình gõ tần số cao. Các rung động này làm giảm các vết nứt mỏi bề mặt và tăng độ cứng bề mặt, từ đó nâng cao khả năng chống ăn mòn. Phương pháp HiFIT chỉ cải thiện chất lượng bề mặt mà không làm thay đổi các đặc tính bản chất của vật liệu. Công nghệ này được ứng dụng rộng rãi trong các ngành đường sắt, hàng không vũ trụ, năng lượng và công nghiệp quốc phòng.

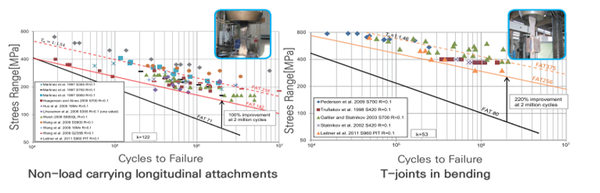

Phương pháp xử lý HiFIT PWT đặc biệt quan trọng đối với các sản phẩm/kết cấu hàn chịu tải trọng động cao, do mang lại tốc độ gia tăng tuổi thọ mỏi vượt trội so với các phương pháp gia cường bề mặt khác. Các loại kết cấu này thường xuyên phải chịu tải trọng vận hành khắc nghiệt, khiến nguy cơ hình thành vết nứt luôn ở mức cao. Bằng cách giảm ứng suất tập trung trên bề mặt, công nghệ HiFIT PWT ngăn ngừa sự hình thành vết nứt, đảm bảo các kết cấu hàn đạt độ bền bỉ và độ tin cậy cao hơn.
Ưu điểm của phương pháp gõ tần số cao
Phương pháp gõ tần số cao mang lại nhiều ưu điểm nhờ việc giảm các vết nứt mỏi trên bề mặt vật liệu, tăng độ cứng bề mặt và cải thiện khả năng chống ăn mòn. Phương pháp này chỉ cải thiện chất lượng bề mặt mà không làm thay đổi đặc tính của vật liệu. Ngoài ra, nó cũng giúp kéo dài tuổi thọ của các chi tiết cấu kiện.
Phương Pháp HiFIT Được Sử Dụng Trong Những Ngành Công Nghiệp Nào?
Phương pháp HiFIT được ứng dụng rộng rãi, đặc biệt là trong các ngành công nghiệp ô tô, hàng không vũ trụ, năng lượng và quốc phòng. Công nghệ HiFIT được ưu tiên lựa chọn nhằm nâng cao độ bền và hiệu suất của các chi tiết/cấu kiện chất lượng cao trong các ngành công nghiệp này.
Các phương pháp tăng độ cứng bề mặt và khả năng chống ăn mòn
Độ cứng bề mặt và khả năng chống ăn mòn là những đặc tính quan trọng trong nhiều ngành công nghiệp. Nhiều phương pháp gia cường bề mặt được áp dụng để cải thiện các đặc tính này. Phương pháp gõ tần số cao tạo ra các rung động trên bề mặt vật liệu, giúp tăng độ cứng bề mặt và nâng cao khả năng chống ăn mòn. Phương pháp này chỉ cải thiện chất lượng bề mặt mà không làm thay đổi đặc tính vật liệu. Bên cạnh đó, các phương pháp khác cũng được sử dụng để cải thiện độ cứng bề mặt và chống ăn mòn bao gồm: thấm nitơ, thấm cacbon-nitơ, tôi cứng, mạ crom cứng và phun phủ nhiệt.
Cải thiện chất lượng bề mặt với HiFIT
Phương pháp HiFIT tạo ra các rung động trên bề mặt vật liệu thông qua quy trình gõ tần số cao, từ đó nâng cao chất lượng bề mặt. Phương pháp này nhanh hơn và tiết kiệm chi phí hơn so với các phương pháp cải thiện chất lượng bề mặt khác. Hơn nữa, HiFIT chỉ cải thiện chất lượng bề mặt mà không làm biến đổi thuộc tính của vật liệu.
Phương pháp HiFIT giúp tăng độ bền kết cấu
Độ bền là một chỉ số quan trọng trong nhiều ngành công nghiệp. Phương pháp HiFIT sử dụng quy trình gõ tần số cao tạo rung động bề mặt nhằm nâng cao chất lượng gia công. Đây là giải pháp nhanh chóng và kinh tế hơn so với các phương pháp tăng độ bền truyền thống. Ngoài ra, phương pháp này chỉ tác động cải thiện bề mặt mà hoàn toàn không làm thay đổi tính chất vật liệu.
Ứng dụng của HiFIT trong ngành công nghiệp quốc phòng
Ngành công nghiệp quốc phòng ứng dụng các phương pháp gia cường bề mặt để tối ưu độ bền và hiệu suất của các linh kiện kỹ thuật cao. Phương pháp HiFIT tạo ra các rung động bề mặt bằng quy trình gõ tần số cao giúp nâng cao chất lượng gia công. Công nghệ này rất được ưa chuộng trong ngành quốc phòng nhờ khả năng tăng cường độ bền, hiệu suất vận hành, đồng thời là một giải pháp nhanh chóng với chi phí tối ưu.
