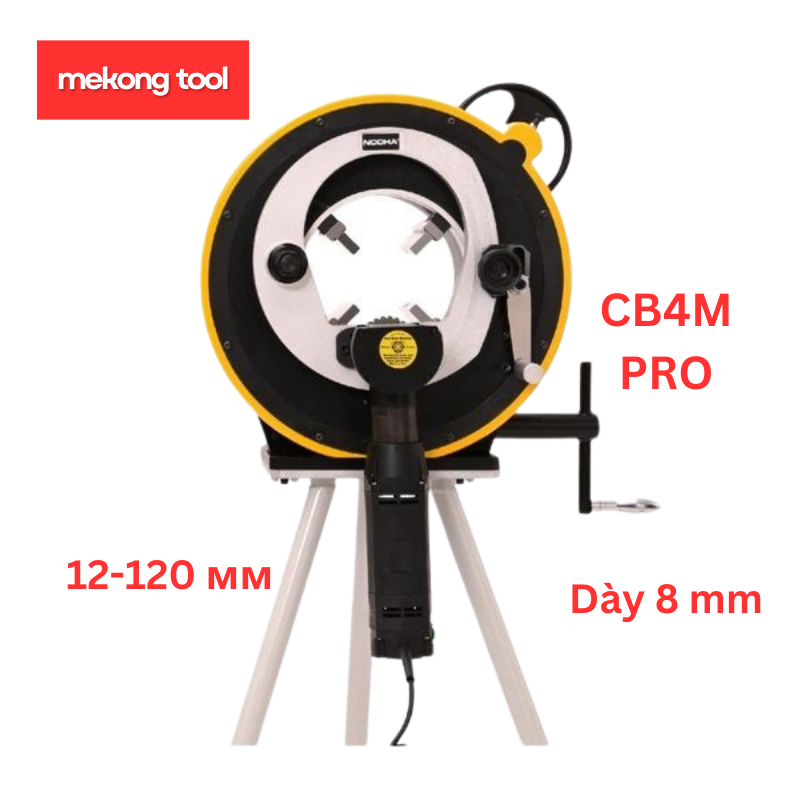

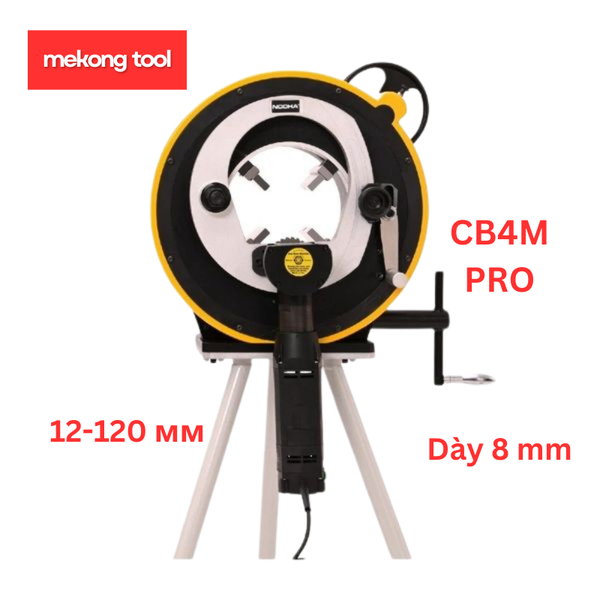

Máy cắt ống cả vi sinh lẫn ống công nghiệp.
Đường kính cắt : 12-120 mm OD
Độ dày tối đa : 8 mm ( CB4M Pro)
Quy cách máy
Kích thước(D×L×H) 640*490*580mm
Trọng lượng 41 kg
Trọng lượng vận chuyển: 54 kg
Dòng máy cắt quỹ đạo SCISSOR Series (Orbital Pipe Cutting Machine) của Nodha là thế hệ máy cắt gia công nguội tiên tiến, được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe trong ngành thi công đường ống vi sinh, thực phẩm, dược phẩm, bán dẫn và hóa chất.
Khác với các dòng máy cắt truyền thống, SCISSOR Series sở hữu cơ chế kẹp kiểu "kéo" (Scissor-style) tự căn tâm thông minh, giúp giữ ống chắc chắn, không gây biến dạng và đem lại mặt cắt phẳng tuyệt đối.
1. Điểm Nổi Bật Của Dòng Nodha SCISSOR Series
- Hệ thống kẹp tự căn tâm (Self-centering Clamping System): Sử dụng các chấu kẹp bằng thép không gỉ chắc chắn (4 đến 6 chấu kẹp tùy kích thước máy). Thiết kế phân bổ lực đều giúp ôm chặt thân ống mà không làm méo hay móp mép ống mỏng.
- Chất lượng đường cắt vuông góc 90°: Cắt đứt theo nguyên lý gia công nguội (Cold Cutting) bằng lưỡi cưa đĩa quay tròn quanh ống. Đường cắt sạch, phẳng, không bavia và không biến đổi cấu trúc nhiệt vật liệu—sẵn sàng cho công đoạn hàn TIG tự động (Orbital Welding) mà không cần mài lại.
- Thiết kế nguyên khối nhỏ gọn (Integrated Design): Tất cả các bộ phận quay được tích hợp gọn bên trong thân máy, giúp vận hành êm ái, giảm độ rung và tăng độ an toàn tuyệt đối cho kỹ thuật viên.
- Động cơ không chổi than mạnh mẽ: Hỗ trợ các tùy chọn động cơ điện công suất 1300W hoặc 1500W (chuẩn 220V/50Hz), có tính năng điều tốc linh hoạt và dây nguồn chống xoắn cáp (Swivel cord).
- Vị trí gá lưỡi cưa kép: Cho phép cắt dễ dàng ngay cả ở các đoạn ống ngắn, co cút (Elbow) hoặc phụ kiện tê (Tee).
- Tích hợp vát mép (Beveling): Thay thế lưỡi cưa phẳng bằng lưỡi vát mép chuyên dụng để vừa cắt vừa tạo mép vát (30°, 37.5°...) cho các dòng ống thành dày.
2. Thông Số Các Model Trong Dòng SCISSOR Series
| Model Máy | Đường kính ngoài của ống (Pipe OD) | Độ dày thành ống tối đa (WT) | Động cơ tương thích |
|---|---|---|---|
| SCISSOR 3 ( CB3M, CB3M Pro) | 6 – 80 mm (0.236" - 3.15") | ≤ 5mm (1300W) / ≤ 8mm (1500W) | ED1300 / ED1500 Pro |
| SCISSOR 4( CB4M, CB4M Pro) | 12 – 120 mm (0.472" - 4.72") | ≤ 5mm (1300W) / ≤ 8mm (1500W) | ED1300 / ED1500 Pro |
| SCISSOR 6( CB6M, CB6M Pro) | 16 – 171 mm (0.63" - 6.73") | ≤ 5mm (1300W) / ≤ 8mm (1500W) | ED1300 / ED1500 Pro |
| SCISSOR 8( CB8M, CB8M Pro) | 55 – 228 mm (2.16" - 8.97") | ≤ 5mm (1300W) / ≤ 8mm (1500W) | ED1300 / ED1500 Pro |
| SCISSOR 12( CB12M, CB12M Pro) | 140 – 330 mm (5.51" - 12.99") | ≤ 5mm (1300W) / ≤ 8mm (1500W) | ED1300 / ED1500 Pro |
3. Ứng Dụng Thực Tế
- Ngành Dược phẩm & Sinh học: Cắt các đường ống Inox 316L vi sinh bóng kính.
- Ngành Thực phẩm & Đồ uống: Thi công hệ thống ống dẫn sữa, bia, nước giải khát.
- Ngành Sản xuất Bán dẫn & Hóa chất tinh khiết: Hệ thống đường ống dẫn khí siêu sạch (High-purity piping).
- Chế tạo nồi hơi & Trao đổi nhiệt: Cắt chuẩn xác các ống trao đổi nhiệt bằng Inox, Thép hợp kim, Đồng hoặc Titanium.
Kết luận:
Nếu công trình của bạn yêu cầu cắt ống nhanh, chuẩn góc 90 độ, mặt cắt sạch mịn không biến dạng để chuẩn bị cho công đoạn hàn ống tự động, Nodha SCISSOR Series là một trong những sự lựa chọn tối ưu và kinh tế hàng đầu hiện nay.
