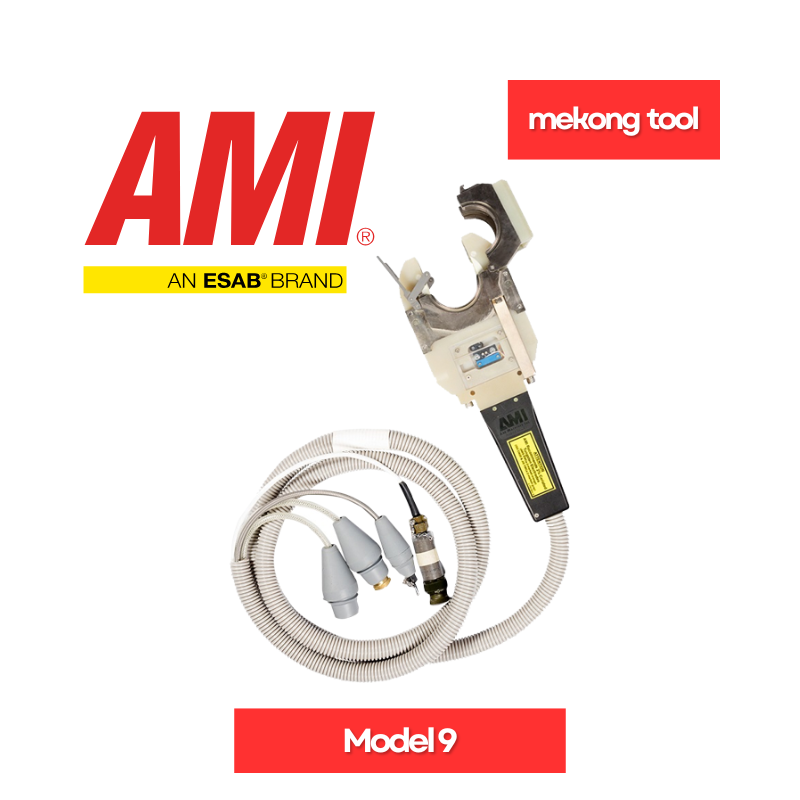

Dòng đầu hàn quỹ đạo Model 9 được thiết kế để hàn nóng chảy (TIG) ống, ống dẫn, phụ kiện hoặc các thành phần hình trụ khác. Có sẵn tám kích cỡ và ba phiên bản, chúng phù hợp với đường kính từ 3/32in. (2,3 mm) đến 7,5 in. (190,5 mm) OD và độ dày thành từ 0,01in. (0,25 mm) đến 0,16in. (4 mm). Mỗi đầu hàn phù hợp với nhiều kích cỡ ống thông qua các kẹp có kích thước cụ thể, dễ dàng thay thế. Các đầu hàn này tương thích với tất cả các Nguồn điện AMI.
Model 9 tiêu chuẩn kết hợp cơ chế kẹp hai mặt để giữ các thành phần được hàn theo đường đồng tâm, giảm thiểu nhu cầu hàn đính. Một số đầu này kết hợp cửa sổ xem lật lên để dễ dàng xác minh độ vừa vặn. Hầu hết các đầu hàn Model 9 đều được lắp ống để làm mát bằng nước cho cả cáp và các thành phần đầu hàn bên trong – cho phép tăng chu kỳ hoạt động.
| Mô tả | Mã sản phẩm |
|---|---|
| M9-250 WELD HEAD TOP ASSY | 13090005-01 |
| M9-500C WELD HEAD TOP ASSY WATER COOLED W/ROTOR COPPER ALUM UNS-C15715 | 13090007-01 |
| M9-500C WELD HEAD TOP ASSY WATER COOLED W/ROTOR SST303 UNS-S30300 | 13090007-02 |
| M9-500 WELD HEAD TOP ASSY W/ROTOR COPPER ALUM UNS-C15715 | 13090010-01 |
| M9-500 WELD HEAD TOP ASSY W/ROTOR SST303 UNS-S30300 | 13090010-07 |
| M9-1500 WELD HEAD TOP ASSY | 13090040-01 |
| M9-3500 WELD HEAD TOP ASSY | 13090060-01 |
| M9-4500 WELD HEAD TOP ASSY | 13090070-01 |
| M9-7500 WELD HEAD TOP ASSY | 13090080-01 |
| M9-750 WELD HEAD TOP ASSY WC | 13090020-06 |
| M9 750 WELD HEAD TOP ASSY WC T | 13090020-13 |
| M9-2500 WELD HEAD TOP ASSY | 13090050-01 |
