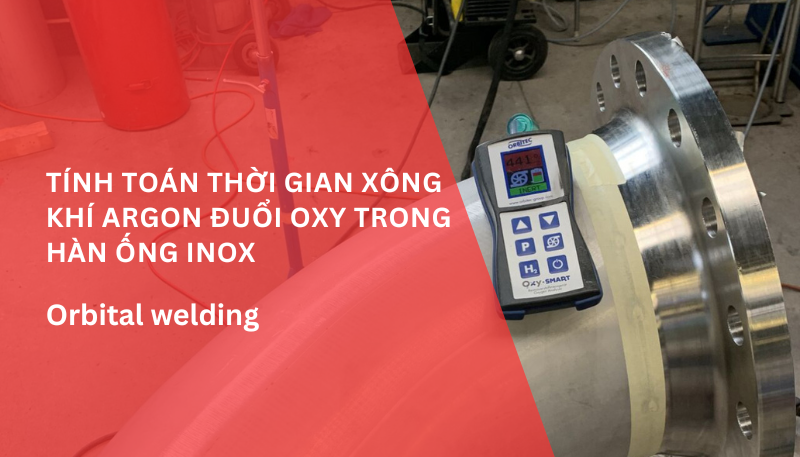

Tính toán thời gian xông khí argon đuổi oxy trong hàn ống inox vi sinh hoặc hàn orbital

Để tính toán thời gian purge trong hàn ống inox, chúng ta sử dụng công thức cơ bản dựa trên thể tích ống và lưu lượng khí purge, kết hợp với một hệ số an toàn để đảm bảo chất lượng quá trình hàn. Dưới đây là công thức và các bước chi tiết:

Công thức tính toán thời gian purge:

Thời gian thổi khí = Thể tích ống / lưu lượng thổi khí argon ( hoặc hỗn hợp khí trơ khác) x hệ số an toàn

Trong đó:
- Thể tích ống : Là thể tích bên trong của ống, tính bằng công thức hình trụ:



  - r :  Bán kính bên trong của ống : r=d/2
  - h : Chiều dài của ống.
- Lưu lượng khí argon đuổi oxy: Là lượng khí được đưa vào để thay thế không khí bên trong ống, thường đo bằng đơn vị như lít/phút.
- Hệ số an toàn: Một giá trị từ 1.5 đến 3 lần, tùy thuộc vào yêu cầu cụ thể của quá trình hàn, nhằm đảm bảo không khí và độ ẩm được loại bỏ hoàn toàn.

Các bước tính toán:

1. Xác định thể tích ống:
   - Tính bán kính  r
   - Áp dụng công thức thể tích: V như trên
   - Chuyển đổi đơn vị thể tích (nếu cần) để khớp với đơn vị lưu lượng khí (ví dụ: từ m³ sang lít, 1 m³ = 1000 lít).

2. Xác định lưu lượng khí purge:
   - Được cung cấp hoặc đo thực tế, ví dụ: 10 lít/phút.

3. **Tính thời gian purge**:
   - Chia thể tích ống cho lưu lượng khí purge, sau đó nhân với hệ số an toàn.

Ví dụ minh họa:

Giả sử ống inox có:
- Đường kính bên trong d = 50 mm
- Chiều dài : h = 2 mét
- Lưu lượng khí purge = 10 lít/ phút
- Hệ số an toàn = 2.

**Bước 1: Tính bán kính và thể tích ống**
- Bán kính:  r = d/2 = 25 mm = 0.025 m
- Thể tích: V = pi (0.025)^2 x 2 = 3.1416 x 0.000625 x 2 = 0.003927 m³ = 3,927 lít

**Bước 2: Tính thời gian đuổi khí
- Thời gian: (3,927/10) x 2 = 0,3927 x 2 = 0.7854 phút = 47 giây

**Kết quả**: Thời gian đuổi khí oxy cần thiết là khoảng **47 giây**.

 Lưu ý quan trọng:
- Đảm bảo các đơn vị (đường kính, chiều dài, lưu lượng) đồng nhất trước khi tính toán.
- Hệ số an toàn có thể thay đổi tùy theo tiêu chuẩn hàn hoặc yêu cầu dự án.
- Mục đích của đuổi khí oxy là loại bỏ không khí và độ ẩm, ngăn ngừa oxi hóa và đảm bảo chất lượng mối hàn.

Hy vọng công thức và hướng dẫn này hữu ích cho bạn!
