Hàn orbital quỹ đạo là một quá trình bán tự động, nhưng điều đó đòi hỏi điều gì? Đối với những người mới làm quen với thế giới hàn quỹ đạo - ở đây chúng tôi trình bày từng bước quy trình hàn quỹ đạo.
Hiểu rõ hơn về quy trình hàn orbital quỹ đạo có thể giúp bạn xác định xem máy hàn orbital có phù hợp với dự án tiếp theo của bạn hay không. Đọc thêm để tìm hiểu quy trình hàn quỹ đạo trông như thế nào.
Lưu ý: Quy trình hàn ống tube quỹ đạo hơi khác so với quy trình hàn ống pipe quỹ đạo. Kiểm tra blog của chúng tôi giải thích sự khác biệt giữa ống và ống để xác định bạn đang làm việc với loại nào.
1. Cắt orbital
Trước khi căn chỉnh ống hoặc các đầu ống, trước tiên chúng cần được cắt theo chiều dài. Cắt quỹ đạo orbital thường được sử dụng trên ống vi sinh và ống độ dày mỏng. Máy cắt quỹ đạo xoay 360 độ xung quanh ống hoặc đường ống để tạo ra vết cắt sạch và chính xác. Chúng có thể được điều chỉnh để phù hợp với nhiều kích cỡ mà không bị biến dạng ống. Việc cắt có thể được thực hiện trong khoảng 20 giây.
2. Xoa mặt hoặc vát ống
Sau khi cắt, sử dụng dụng cụ xoa mặt ống để loại bỏ các gờ và các khuyết điểm khác. Điều này rất quan trọng sau này cho việc lắp ráp.
Nếu hàn dây hàn bù với ứng dụng ống dày, bạn sẽ cần chuẩn bị máy vát mép ống. Đối với mối hàn bù orbital quỹ đạo, chúng tôi đề xuất mối vát hình chữ J. Các công cụ vát ống phù hợp sẽ đồng thời xoa mặt ống, vát và counterbore.
3. Vệ sinh
Bước này rất quan trọng, đặc biệt nếu là ống inox vi sinh. Làm sạch giúp loại bỏ các chất gây ô nhiễm tiềm ẩn như dầu mỡ và đặt bạn vào vị trí tốt nhất để hàn thành công. Sử dụng găng tay và bình xịt cồn với vải khô để loại bỏ tạp chất trên bề mặt.
4. Lắp vật tư tiêu hao - Kim hàn và dây hàn bù
Để hàn một vòng cung, bạn sẽ cần một điện cực làm kim hàn. Ở đây, nó sẽ là vonfram 2% ceriated. Hãy nhớ rằng điện cực kim hàn để hàn tay và hàn quỹ đạo sẽ khác nhau. Để đạt được mối hàn có thể lặp lại, kim hàn điện cực sẽ cần được sản xuất nhất quán và phù hợp với các thông số kỹ thuật của ứng dụng - chẳng hạn như đầu mối hàn đang được sử dụng và đường kính ngoài của ống.
Nếu bạn đang thực hiện mối hàn ống quỹ đạo có bù dây, bạn sẽ cần thêm dây hàn bù vào đầu hàn mở của mình. Trong hầu hết các ứng dụng, thông số kỹ thuật hàn sẽ ghi chú loại vật liệu được thêm vào. Kiểm tra nhà cung cấp vật liệu hàn địa phương của bạn để biết các tùy chọn dây.
5. Căn chỉnh
Việc lắp ráp là cực kỳ quan trọng khi nói đến độ ngấu của mối hàn. Căn chỉnh khớp của hai mảnh với điện cực vonfram.
Kẹp định vị ống cũng có thể được sử dụng để căn chỉnh các ứng dụng ống vi sinh. Những điều này đơn giản hóa bước căn chỉnh và là một cách dễ dàng để đảm bảo phù hợp.
Đối với các ứng dụng có độ dày lớn hơn, việc vát counterboring sẽ giúp mối ghép mép cùn ăn khớp bằng cách vát loại bỏ vật liệu đường kính trong ống.
6. Xông khí
Sau khi căn chỉnh, làm sạch oxy từ bên trong đường ống, sử dụng argon hoặc khí bảo vệ hỗn hợp. Điều này ngăn chặn đường ở mặt sau của mối hàn của bạn và giúp giữ cho mối hàn không bị lõm. Nếu ly hoá mối hàn xảy ra, nó có thể là vấn đề rất lớn đối với nhiều ngành công nghiệp – đặc biệt là ngành công nghiệp đường ống xử lý – nơi vi khuẩn có thể phát triển trong những điều kiện này.
Đối với các ứng dụng ống tube:
- Nút bị xông khí có thể loại bỏ oxy trong khi phân tán đều hỗn hợp khí
- Trong ứng dụng ít quan trọng hơn, có thể sử dụng băng keo và đường dẫn khí argon
Đối với các ứng dụng đường ống pipe:
- Nút bị dạng bong bóng xông khí được sử dụng với O.D. đường ống hoặc tại cá điểm co (elbow) hoặc mối ghép T (tees) cần được xông khí.
- Nút bịt cao su giản nỡ (Nylong expansion plugs) là một công cụ tốt để xông lọc OD ống nhỏ hơn.
7. Lập trình
Bộ nguồn ngày nay có công nghệ lập trình tự động. Nó đơn giản như nhập code đầu mối hàn đang được sử dụng, vật liệu được hàn, O.D. kích thước, và độ dày ống vào bộ điều khiển orbital. Bộ điều khiển máy hàn orbital đó sẽ tạo ra một chương trình được phát triển trước. Thông thường, sẽ cần rất ít điều chỉnh để tạo ra một chương trình hàn chính xác.

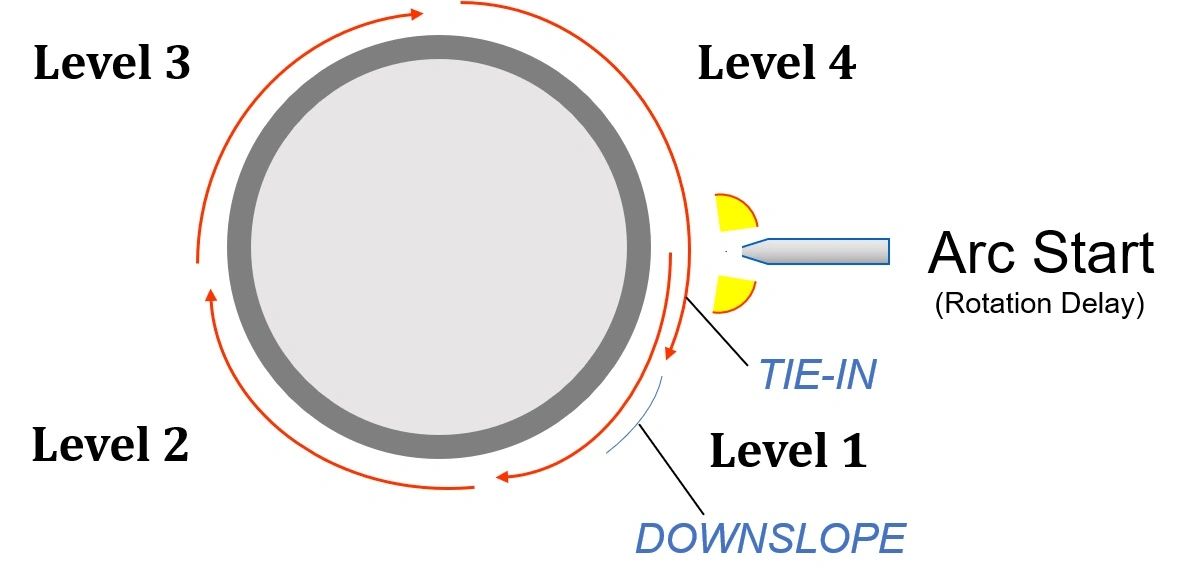

Bản thân mối hàn thường được chia thành 4 cấp độ/phần hàn trở lên và được hàn theo từng bước hoặc chuyển động liên tục. Các cấp độ ban đầu sẽ cần nhiều nhiệt hơn (cường độ dòng điện cao hơn) trong khi các cấp độ sau cần ít hơn (cường độ dòng điện thấp hơn) để ngăn phôi hàn trở nên quá nóng.
Để hiểu đầy đủ nhu cầu lập trình, hãy lên lịch đào tạo hàn orbital quỹ đạo. Bạn sẽ nhận được thông tin chi tiết chuyên sâu và kinh nghiệm thực tế khi học hỏi từ một chuyên gia hàn quỹ đạo.
8. Hàn orbital
Khi bạn đã hoàn thành tất cả các bước này và chương trình đã sẵn sàng, bạn đã sẵn sàng tạo một vòng cung. Sau khi nhấn nút bắt đầu, chương trình sẽ bắt đầu. Nó tuân theo quy trình tự động này:
Xông khí trước ( Pre-purge)
Đầu tiên, quá trình xông khí argon trước sẽ chạy trong khoảng thời gian được chỉ định.
Độ trễ kim hàn quay (Travel delay)
Trong thời gian delay di chuyển kim hàn, còn được gọi là độ trễ quay, kim hàn giữ nguyên vị trí trong khi vũng hàn được nung chảy. Điều này sẽ giúp thiết lập một vòng cung và đạt được độ ngấu mong muốn.
Đối với ống dày, kim hàn có thể phải di chuyển chậm hơn do độ dày của vật liệu cơ bản. Sau khi thiết lập vũng hàn, bạn sẽ cấp dây hàn bù trước khi điện cực di chuyển.
Xung

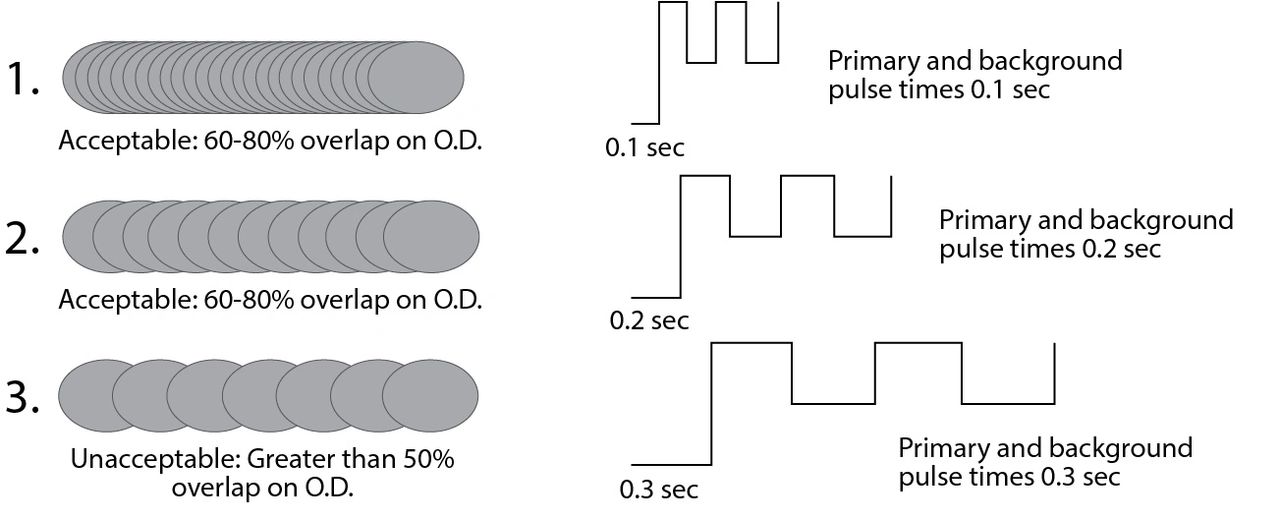

Điện cực sẽ di chuyển xung quanh phôi trong khi phát xung ở cả dòng chính (cao) và dòng nền (thấp). Các cường độ xung và thời gian trong chương trình hàn sẽ xác định sự chồng chéo của vảy hàn của bạn. Tốc độ di chuyển sẽ được xác định bởi chương trình và cường độ dòng điện cũng sẽ thay đổi theo vị trí cấp độ cung hàn.
Tie-In và Downslope
Sau khi điện cực di chuyển 360 độ trở lại vị trí ban đầu, nó sẽ tiếp tục di chuyển thêm 10 độ nữa để "ghép khít lại" hoặc chồng lên mối hàn cuối.
Sau đó, quá trình Downslope ( giảm dần đều dòng hàn) sẽ bắt đầu, đây là lúc đầu hàn sẽ đưa dòng ampe xuống từ từ để tạo ra hiệu ứng hình giọt nước hay như dạng hình cái đuôi cho mối hàn. Điều này đóng vũng hàn và ngăn ngừa mọi sai lệch hoặc khuyết tật mối hàn ở mối cuối cùng mối hàn. Hầu hết các downslope nằm trong khoảng từ 4-12 giây tùy thuộc vào OD của ống.
Xông khí sau khi hàn xong
Sau khi hoàn thành quá trình Downslope , hồ quang sẽ tắt và đầu hàn sẽ xả khí trong 15-30 giây. Điều này giúp làm mát và giảm cháy nhiệt mối hàn. Sau đó, mối hàn được coi là hoàn thành.
Sau khi tiến hành kiểm tra mối hàn ban đầu, chương trình có thể được sửa đổi để phù hợp nhất với bất kỳ nhu cầu nào trong ứng dụng của bạn.
