Máy hàn ống inox vi sinh: Sự kết hợp với máy đo nồng độ oxy

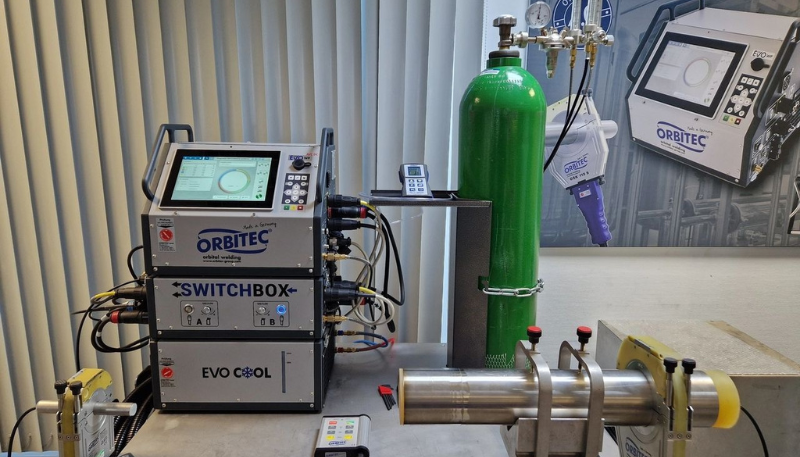

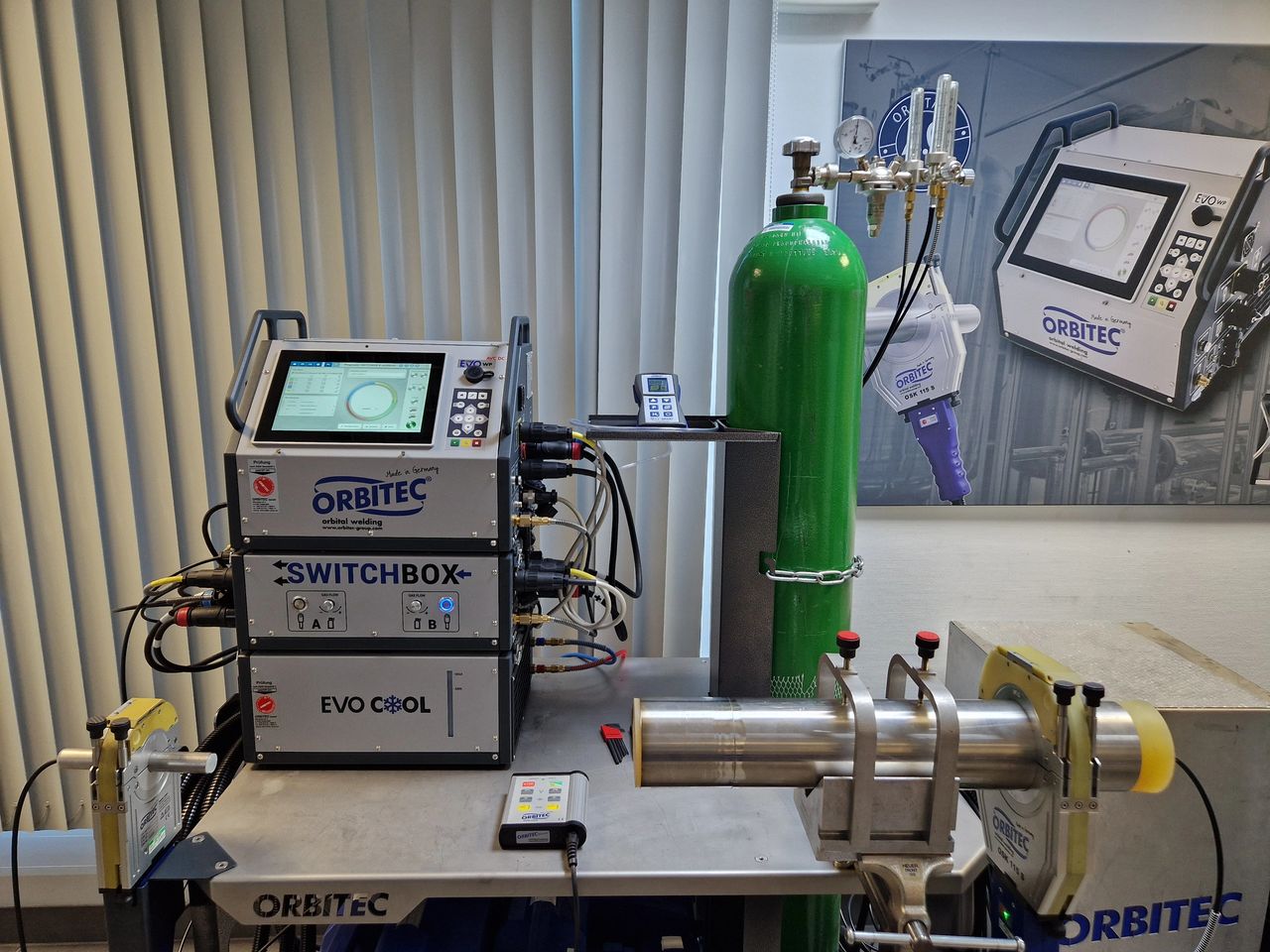

Máy hàn ống inox vi sinh kèm máy đo nồng độ oxy trong môi trường argon

Các tiêu chuẩn trực quan của ASME BPE đối với các mối hàn orbital trong hàn ống vi sinh, dược phẩm được phát triển để đảm bảo rằng các mối hàn không hình thành các bề mặt có thể làm tăng sự phát triển của vi sinh vật gây ô nhiễm cho hệ thống đường ống. Ví dụ, một mối hàn không ngấu sẽ tạo khe nứt nơi mà vi khuẩn có thể phát triển và thoát khỏi được trong quá trình làm sạch. Bên trong ống (ID) lõm hoặc lệch đường hàn có thể gây cản trở dòng chảy và sẽ khó làm sạch.

Chủ đầu tư và nhà thầu phải quyết định trước khi công việc bắt đầu về mức chấp nhận biến đổi nhiệt bên trong các mối hàn orbital từ biểu đồ màu theo chuẩn AWS D18.2 về sự thay đổi màu của mối hàn và vùng bị ảnh hưởng bởi nhiệt độ do quá trình oxy hóa - do việc xông khí bảo vệ kém (poor purging) trong suốt quá trình hàn (hình dưới). Điều này làm giảm khả năng chống ăn mòn của hệ thống. Bất kỳ mối hàn lỗi không được phát hiện sẽ dẫn đến lây nhiễm trong hệ thống đường ống.

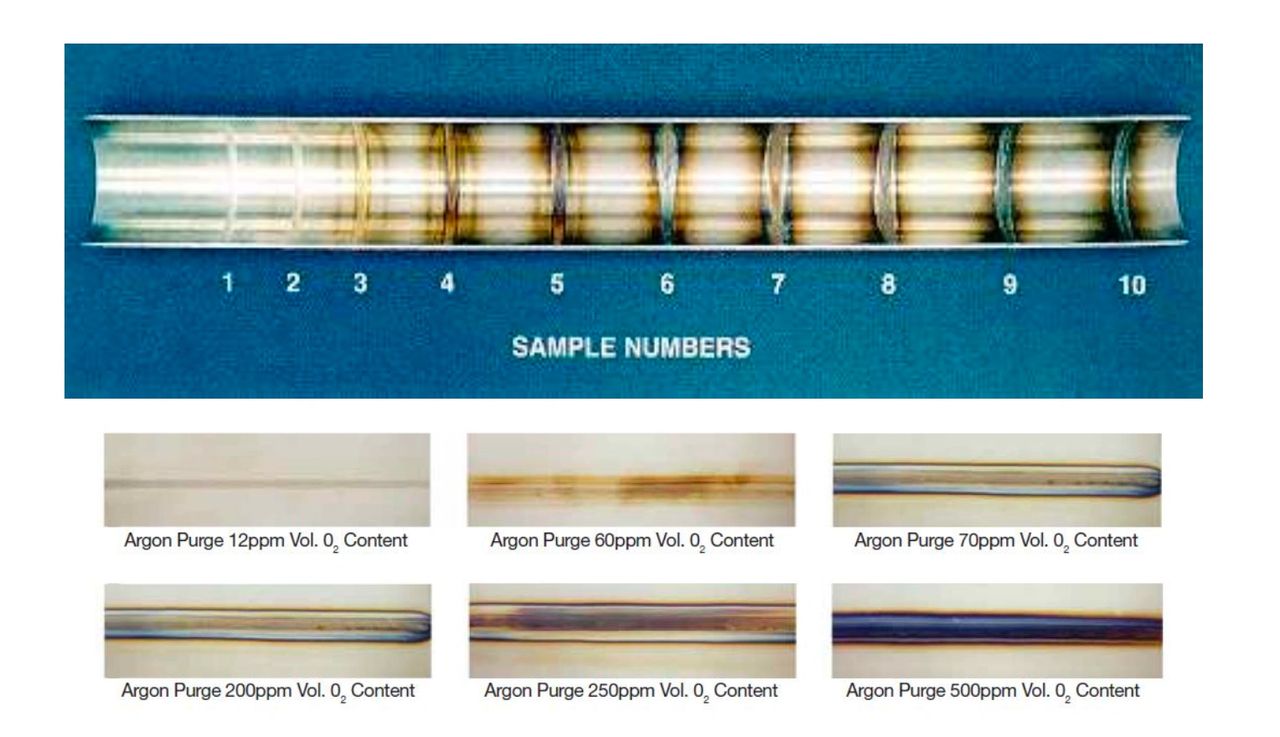

Bảng màu nồng độ oxy và chất lượng mối hàn bên trong

Khi người thợ hàn đã được cấp chứng chỉ bắt đầu ca làm việc, người đó kết nối máy hàn ống vi sinh tự động với sơ đồ ống đã định trước. Thợ hàn sẽ xác định size ống hoặc size khớp nối (fitting) hoặc các thành phần khác được hàn với nhau. Sau đó lựa chọn đầu hàn phù hợp, lắp các khuôn kẹp tương ứng (collets) vào đầu hàn, loại kim hàn và chiều dài kim chính xác. Tiếp đó thợ hàn hiệu chuẩn đầu hàn quay khi kết nối với nguồn hàn. Nguồn khí cấp argon phải là nguồn khí được cấp chứng nhận, cấp khí cho đầu hàn để bảo vệ bên ngoài (OD) mối hàn cũng như bảo vệ bên trong (ID) đường hàn.

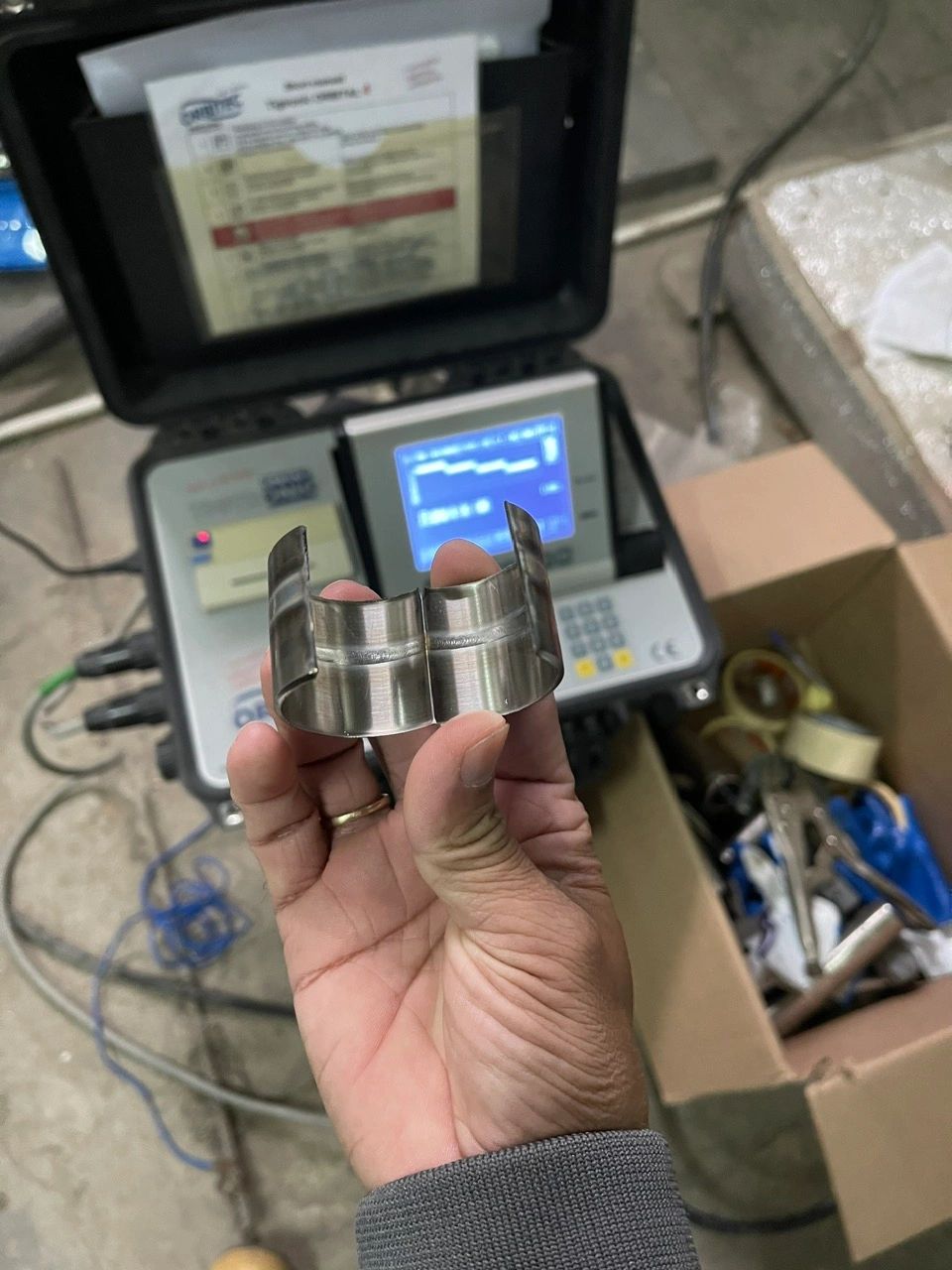

Hàn ống inox vi sinh với nồng độ oxy còn 10 ppm với máy hàn orbital

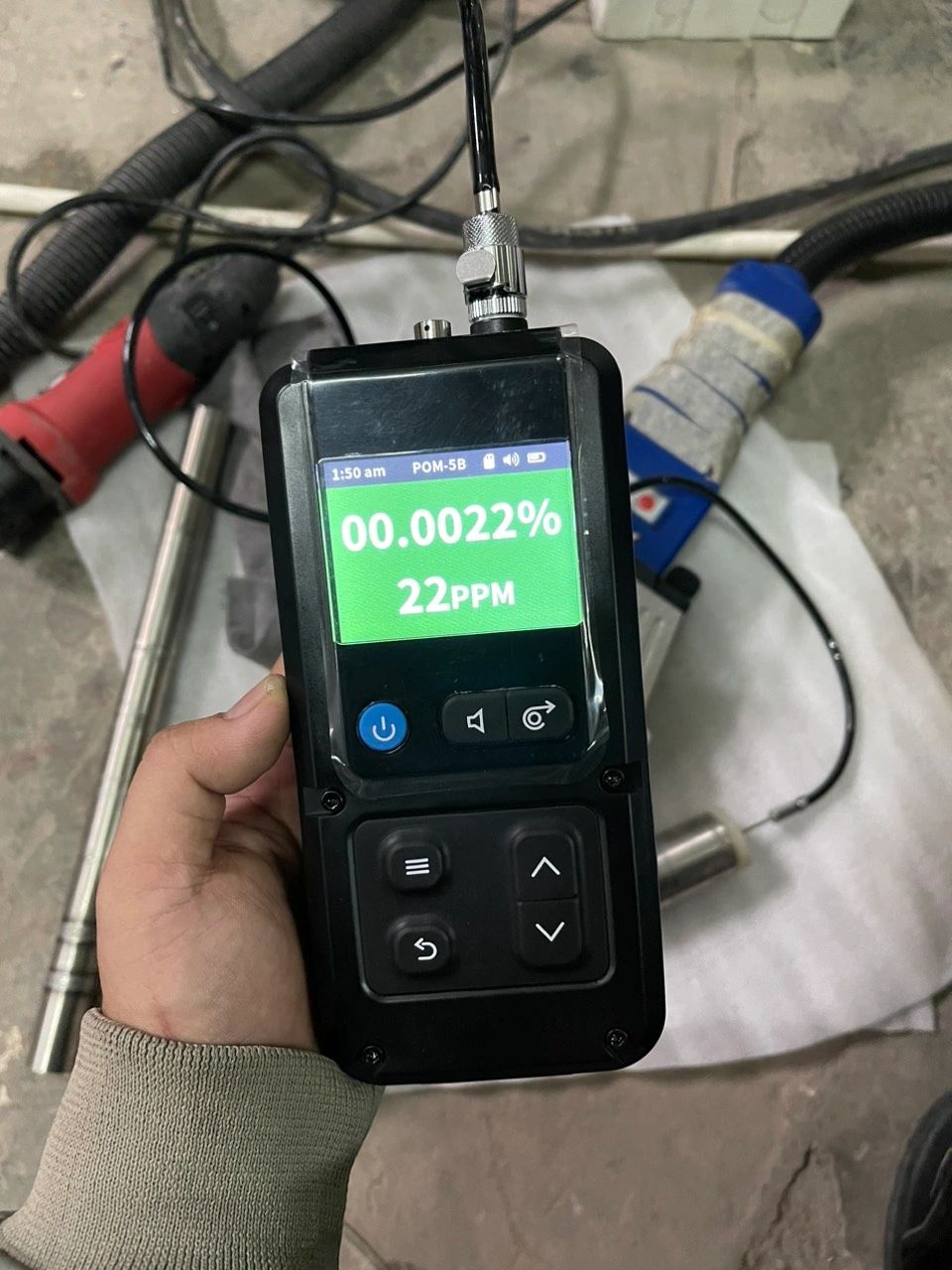

Máy đo nồng độ oxy trong hàn tig với khí argon

Khi sử dụng khí argon bơm vào thì lượng khí phải có đủ thời gian để làm sạch ống hoàn toàn không còn oxy. Khi hàn với đường ống lớn hoặc tiết diện dài thì rất cần thiết phải tính toán thời gian để xông khí.

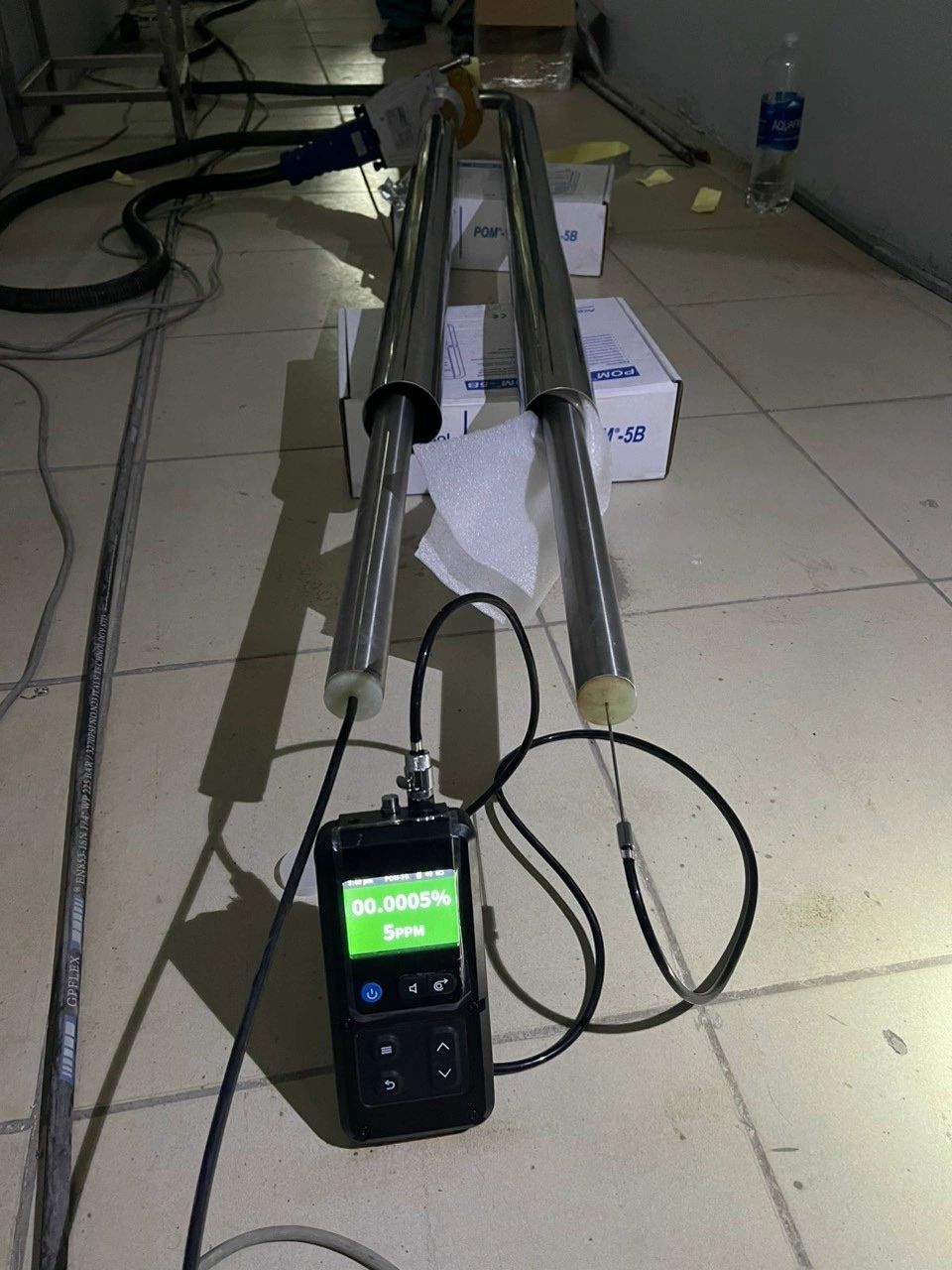

Hàn ống vi sinh tự động với máy đo oxy tại nhà máy dược phẩm
